Отводы титановые 90° ГОСТ 17375-2001

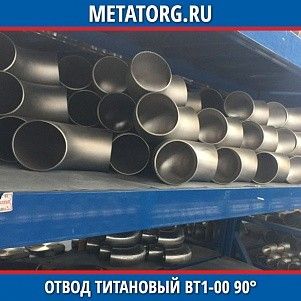

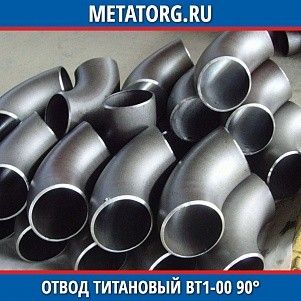

Отвод титановый 102х10 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х10 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х3,5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х3,5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х4 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х4 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х4,5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х4,5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х6 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х6 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х7 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х7 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х8 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х8 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х9 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х9 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х10 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х10 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х3,5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х3,5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х4 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х4 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х4,5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х4,5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х50 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х50 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х6 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х6 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х7 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х7 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х8 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х8 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х9 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х9 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114,3х3,6 мм ВТ1-00 90° исполнение 1 ГОСТ 17375-2001
Отвод титановый 114,3х3,6 мм ВТ1-00 90° исполнение 1 ГОСТ 17375-2001
Отвод титановый 114,3х6,3 мм ВТ1-00 90° исполнение 1 ГОСТ 17375-2001
Отвод титановый 114,3х6,3 мм ВТ1-00 90° исполнение 1 ГОСТ 17375-2001
Отвод титановый 114,3х8,8 мм ВТ1-00 90° исполнение 1 ГОСТ 17375-2001
Отвод титановый 114,3х8,8 мм ВТ1-00 90° исполнение 1 ГОСТ 17375-2001
Отвод титановый 114х10 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х10 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х3,5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х3,5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х4 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х4 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х4,5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х4,5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х6 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х6 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х7 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х7 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х8 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х8 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х9 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х9 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001

Назначение, описание отводов титановых 90, изготовленных в соответствии с требованиями ГОСТ 17375



Титановый отвод – представляет собой соединительный элемент, используемый при необходимости изменить направление трубопровода, а также монтажа деталей, находящихся под определенным углом между собой. Их изготавливают из коррозионностойкого титанового сплава в соответствии с требованиями действующих ГОСТ, ОСТ и ТУ.

Специализированная компания МеталлЭнергоХолдинг реализует отводы титановые 90 по цене производителя. Каждая деталь на 100% соответствует требованиям отраслевого стандарта номер 17375.

Стандартизация

Параметр Документ Номер
Общие требования к деталям трубопровода ГОСТ 17375_2001
Область применения 17380_2001
Условия применения 356
Разновидности изделий 2.101_2016
Исп. на растяж-е 1497

6892 (ИСО)

Прокат ГОСТ 1577

5520

Исп. на изгиб 9454

11701

Техусловия труб теплообменного оборудования 33229

Современная промышленность изготавливает (а ГК МеталлЭнергоХолдинг реализует):

- круглоизогнутые цельно- тянутые изделия;

- изготовленные методом штамповки;

- холоднокатаные гнутые;

- сварные секционные.

Сфера применения

Отводы титановые 90 используются на различных типах трубопроводных систем

следующих типов коммуникаций:

- сферы тепло- и водо- снабжения;

- нефте-газовой, химической отраслей пром. производства.

Преимущества

Прочные соединительные детали могут быть применены независимо от типа рабочей среды, а также в условиях негативного внешнего воздействия. Изделия могут подвергаться разным видам техобработки, покрываться различными типами покрытий. В любом случае обеспечивается:

- прочность и надежность;

- минимальный коэффициент;

- повышенная газовая герметичность.

Основные конструктивные параметры

Ø

усл.прох.

см

Ø наруж. угол Ширина от центра высота Длина по оси В M, масса отвода 90°, кг
1,5 2,1 2 …4 28 14 56 38 0,04 - 0,07
2 2,7 2 …4 29 14 58 43 0,06 - 0,1
2,5 3,4 2 …4,5 38 18 76 56 0,1 – 0,2
3,2 4,2 2,6 …5 48 23 96 69 0,2 – 0,35
4 4,8 2,6 …5 57 29 114 82 0,2 – 0,35
5 6,0 2,9 …5,6 76 35 152 106 0,3 – 0,5
8 8,9 3,2 - 8 114 51 228 159 1,2 – 2,8
10 11,4 3,6 - 9 152 64 304 210 2,4 – 5,4
15 16,8 4,5 – 11 229 95 460 313 6,5 - 15
20 21,9 6 – 12,5 305 127 610 414 16 - 31
30 32,4 8 - 11 460 190 912 620 40 – 56
40,0 40,6 9 - 13 610 254 1112 810



82 - 112
50,0 50,8 11 762 320 1524 1016 162
60,0 61 13 914 380 1828 1220 266
80,0 81,3 - 1220 507 2240 - -
100,0 102 - 1525 634 3050 - -

По согласованию с клиентом, заказывающим партию товара ряд рекомендованных параметров может быть изменен (в пределах допусков, разрешенных отраслевым стандартом).

Параметры использования

Бесшовные приварные отводы применяют с учетом требований:

  • Р до 32 МПа.
  • Min T -70°С
  • Max T +450°С.

Классификация деталей с учетом типа исполнения (для угла в 90°):

Название R Тип исполнения Класс прочности
2D DN 1 и 2 К34 – К60
3D 1,5 DN -/- -/-



Предельно допустимые отклонения размеров деталей (тип 1):

Ø D d
≤ 60 - 0,8 … +1,6 ± 0,8
60 - 114 ± 1,6 ± 1,6
114 - 219 - 1,6 … +2,4 ± 1,6
219 - 457 - 3,2 … +4 ± 3,2
457 - 610 - 4,8 … + 6,3 ± 4,8
Свыше 610 -/- ± 4,8

Предельно допустимые отклонения размеров деталей (тип 2):

Ø d
≤ 60 ± 0,5 – 1,5
60 - 125 ± 1,5 – 2,5
125 - 200 ± 1,5 – 2,5
250

300

± 3,0
400 - 800 ± 4,8



Требования к маркам титана и титановых сплавов (деформируемых)

При изготовлении отводов 90 методом деформации применяется титан следующих марок:

ВТ

- 1-00

- 1-0

- 1-2

- до 22 вкл.

ОТ

- 4-0

- 4-1

- 4

ПТ

- 1М

- 7М

- 3В

- и другие

Химический состав:

Элемент Массовая доля, %
Титан основа
Алюминий 0,4 - 7
Ванадий 0,5 – 5,5
Молибден 0,5 – 6,5
Олово 2 - 3
Цирконий 0,3 – 3,0
Ниобий 0,7 - 4
Марганец 0,5 - 2
Хром 0,2 - 2
Кремний 0,08 - 4
Железо 0,15 – 1,5
Кислород 0,1 – 0,3
Водород 0,008 – 0,015
Азот 0,04 – 0,05
Углерод 0,05 – 0,14
Остаток (примеси, суммарно) 0,1 – 0,3



Полуфабрикат должен иметь нормированные механические свойства (соответствующие требованиям отраслевого стандарта) а также химический состав.

Готовые отводы характеризуются следующими механическими свойствами

Класс прочности Вр. сопр-е Предел текуч. Удл-е относит. Сужение относит.
К34 - 60 333 – 590 Н/мм² 206 – 460 Н/мм² 24 – 18 % 50 / 60



Коэффициент прочности отводов:

2D 1,3
3D 1,15

  • Данные о качестве и свойствах отводов подтверждаются документами изготовителя, а также нанесенной соответствующей маркировкой.
